方案背景：

       井下安全問題頻發，爆炸、冒頂、透水、中毒、機電設備事故都是地下礦山常見事故根據GB 16423-2020 金屬非金屬礦山安全規程要求，中大型地下礦山應建設監控系統，并明确提出要建設人員定位系統。通過建立一套非煤礦山人員定位系統，結合出入井口檢測裝置檢測人員唯一性，有效提高人員安全保障力度，降低事故發生率及提高事後應急救援能力。

方案概述：

       EHIGH恒高基于厘米級高精度UWB定位技術，打造金屬非金屬地下礦山人員定位系統解決方案，通過對接井下各大業務系統，提升礦山安全保障水平，助力礦山安全生産信息化建設。

       平台集精确定位、監測監控、安全預警、人員考勤、災後急救、唯一性檢測等功能爲一體，可對井下作業人員及設備進行實時位置監測，便于日常科學調度和安全管理，突發事故時有效采取救援措施，提高應急救援效率，爲井下作業人員提供安全保障，達到智能化安全生産管理目的。

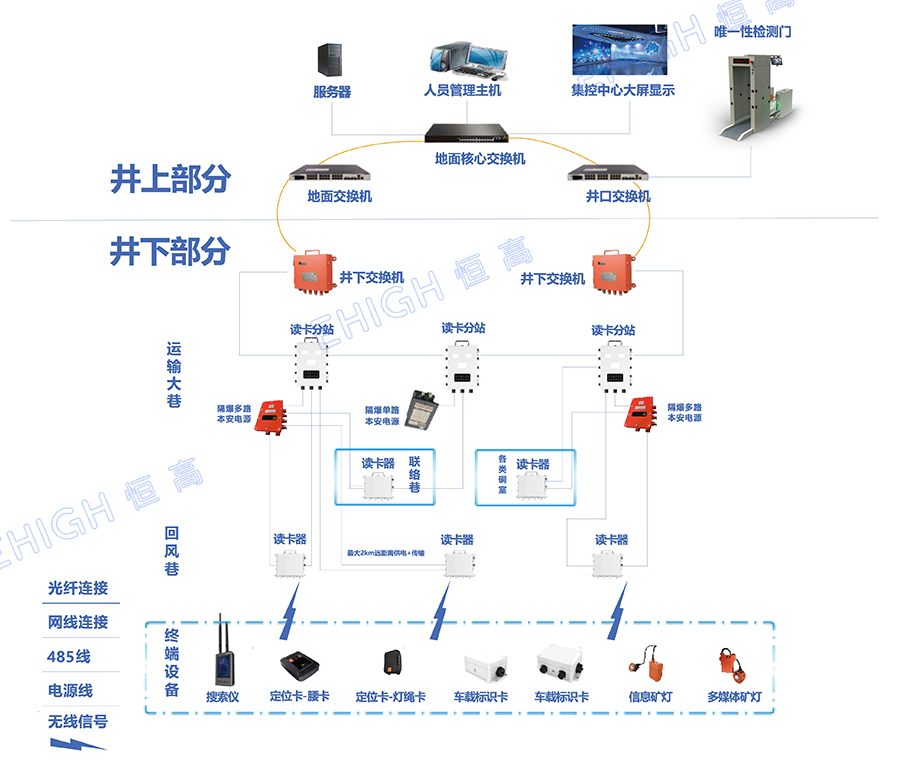

方案系統架構圖：

硬件配套：

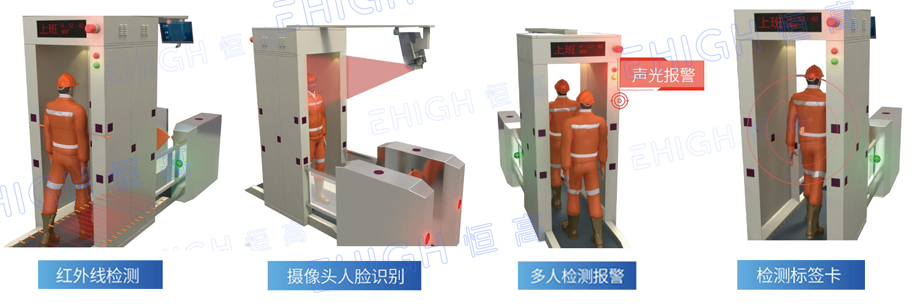

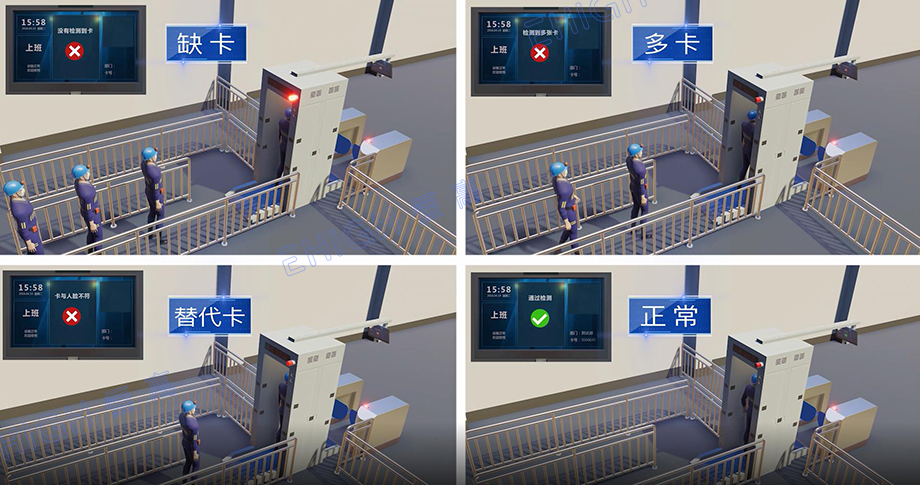

       基于人臉識别及定位技術，能夠實時對進入裝置内的人員進行人臉識别和定位标簽卡識别，實現雙重身份驗證。利用該系統進行出入井管理，可實時監控井下人數變化，及時消除安全隐患。

硬件設備：

系統應用功能：

| 人員安全管理

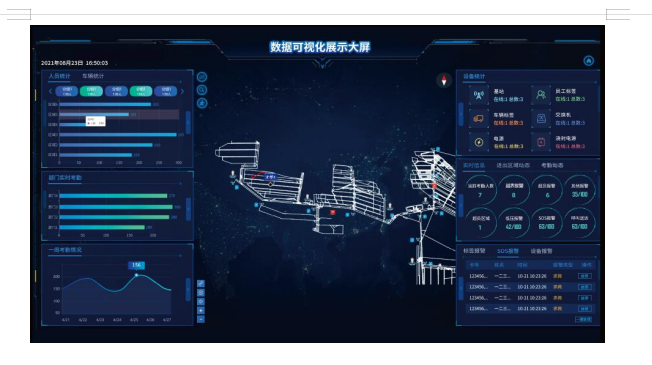

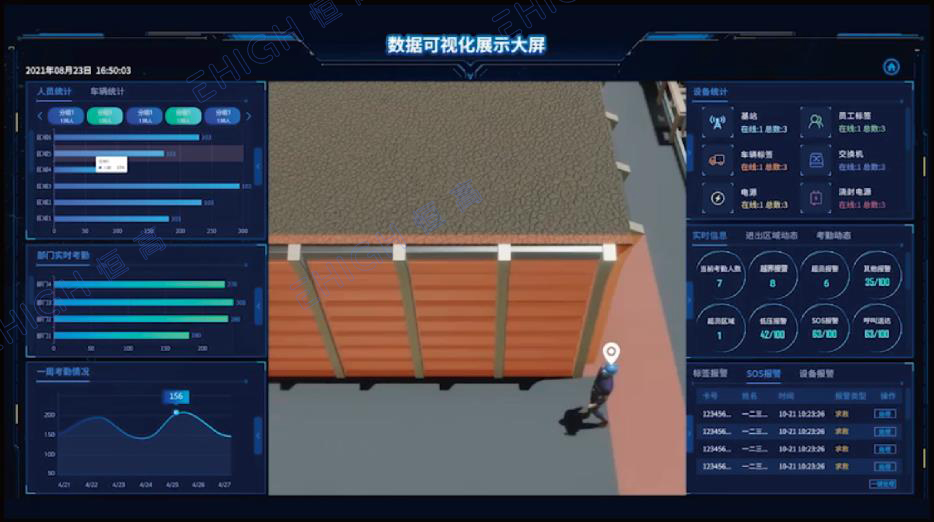

◆ 人員實時定位：2D/3D實時顯示井上、井下人員位置以及各種報警信息動态，軌迹查找便捷；

◆ 上下井管理：支持對接唯一性檢測裝置數據，對上下井情況進行統計，支持查詢員工上下井次數以及上下井時長；

◆ 電子圍欄：結合用戶業需求，定義地圖中的各部分電子圍欄區域和設置區域進出規則類型，提供多種規則類型，包括僅允許進入/僅拒絕進入/區域超時/超員報警等，完善人員安全管理。

◆ 視頻聯動：支持與井下已建設的視頻系統進行對接，持觸發報警後視頻自動彈窗顯示現場實時畫面，對人員進行全程可視化監管。

◆ 軌迹跟蹤及回放：支持通過卡号、時間查詢軌迹，可通過點擊播放按鈕可實現軌迹回放，并支持播放速度選擇。

◆ 考勤統計：提供按設備統計和按區域統計等多種考勤統計方式，自動生成考勤數據

| 設備安全管理

◆ 支持礦用電源、交換機、唯一性檢測裝置的聯接設置；

◆ 支持基站的位置、在線的狀态監測；

◆ 支持礦用電源位置、供電類型等狀态監測；

◆ 支持唯一性檢測裝置在線檢測；

◆ 支持标簽位置、在線和耗電的在線監測。

| 安全報警管理

◆ 尋呼報警：通過系統主動下指定标識卡下發報警信息并生成記錄；

◆ 警示報警：工作超時、區域超時、不動、井下超員等情況報警；

◆ SOS報警：人員主動觸發SOS報警後産生記錄；

◆ 唯一性檢測裝置報警：設備異常離線報警；

◆ 工作面接近保護裝置交互：對接非煤礦井現有接近保護裝置，自主設定人員-工作面液壓支架安全距離，小于安全距離觸發告警，并控制支架運行狀态，保障人身安全。

| 物資車輛安全管理

◆ 物資出入庫：載具加裝定位标簽，再結合标簽檢測裝置實現，可精确确定物資出入庫時間點，結合UWB定位系統和監控系統，實現物資安全管理；

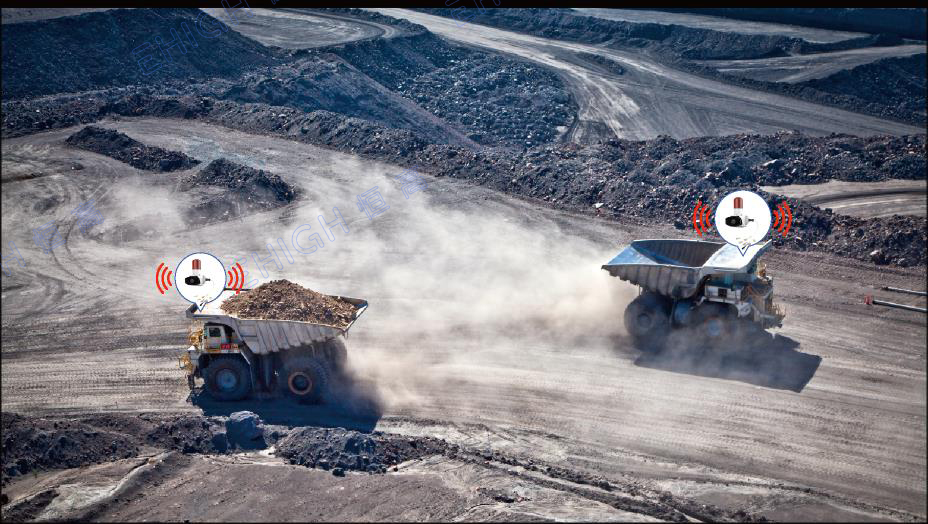

◆ 運輸車輛調度：在井下運輸車輛上安裝定位标簽實現對車輛的全程跟蹤，避免因無序運輸導緻井下交通事故發生；

◆ 車輛防撞：自主設定安全距離，通過測距基站和聲光報警器實現，保障人、車安全。配合紅綠燈系統，方便車輛提前做好減速避讓準備，維護礦山交通安全；

◆ 精準識别：自動識别人員乘坐車輛，無權限人員禁入。設置車輛安全形式速度，超速觸發預警報警裝置。

方案應用：

平台融合度高

井上井下定位數據同平台上運行
一張地圖可呈現礦山所有定位場景
支持分場景模塊化管理

多維度高精度定位

0維、1維、2維、3維定位
多場景多種定位方式融合
9年定位領域研發，原廠技術服務

開放的接口

對接現場各大業務系統
滿足金屬非金屬礦山安全規程
滿足非煤礦山定位系統技術規範

完善的産品線

種類多，滿足各種差異化需求
具備多種信息标簽卡選擇形式
标識卡内置RFID，滿足不同場景需求
